CDD贴片功率电感

CD5D28
CD5D28

磁屏蔽结构,有较强抗干扰性能

正方形构造适合高密度贴装

耐大电流低阻值

工作温度:-40℃~+125℃

主要应用于照明行业、通信设备、计算机行业、安防行业、智能家居行业、家用电器、电子产品等

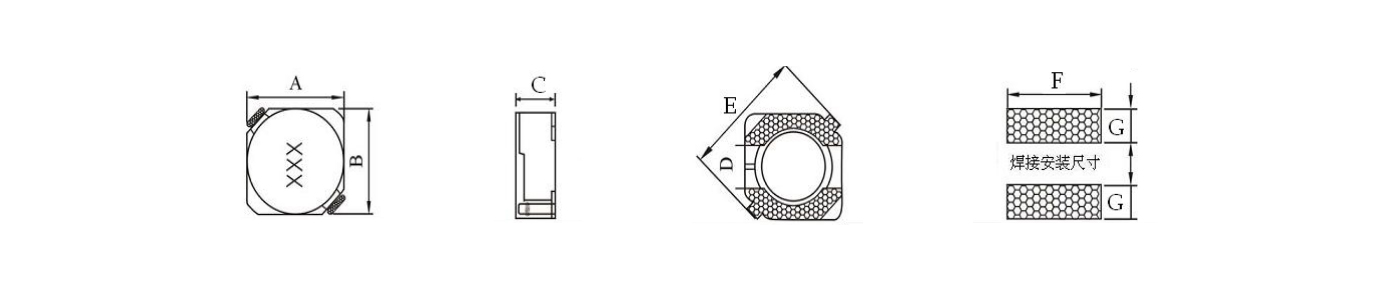

外观尺寸Outline dimension

CD5D28

外观参数Exterior size / 单位:mm

◆  A(MAX):6.0   ◆  B(MAX):6.0   ◆  C(MAX):3.0   ◆  D:2.0   ◆  E:8.2   ◆  F:6.3   ◆  G:2.15

电气特性Electrical / 单位:mm

型号/NO

L/uH

DCR(Ω)

Isat

(Amperes)

Irms

(Amperes)

PDF

CD5D28-2R2N
2.2
0.022
3.0
3.50
CD5D28-3R9N
3.9
0.028
2.50
3.00
CD5D28-4R7N
4.7
0.037
2.00
3.00
CD5D28-5R6N
5.6
0.04
1.85
2.00
CD5D28-8R2N
8.2
0.053
1.60
2.00
CD5D28-100M
10
0.06
1.45
2.15
CD5D28-120M
12
0.076
1.25
2.00
CD5D28-150M
15
0.08
1.15
1.50
CD5D28-220M
22
0.12
0.93
1.20
CD5D28-270M
27
0.15
0.85
1.10
CD5D28-330M
33
0.16
0.8
1.00
CD5D28-390M
39
0.19
0.70
0.85
CD5D28-470M
47
0.22
0.65
0.70
CD5D28-560M
56
0.28
0.58
0.55
CD5D28-680M
68
0.31
0.55
0.50
CD5D28-820M
82
0.41
0.48
0.45
CD5D28-101M
100
0.45
0.45
0.45
CD5D28-151M
150
0.690
0.35
0.40
CD5D28-221M
220
0.9
0.32
0.40
CD5D28-271M
270
1.07
0.28
0.35
CD5D28-331M
330
1.7
0.25
0.30

注释

■  K表示电感值的公差为±10%,M表示电感值的公差为±20%

■  K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■  所有数据基于环境温度25℃条件下测试

■  All data is based on testing at an ambient temperature of 25 ℃

■  本页面未能录入全部或最新的数据,请您在订购前向本公司咨询精准参数及样品。

■  We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■  测试条件:100KHZ/0.1V

■  Test conditions: 100KHZ/0.1V

提醒

■  保存条件:温度 5~40°C,相对湿度小于等于 70%。

■  Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■  产品储存期不建议超过 12 个月

■  The storage period of the product is not recommended to exceed 12 months
