大体积一体成型电感1770技术资料（白皮书）
版本：V2.0
出品：深圳市安瑞科电子有限公司
日期：2026年4月
一、产品定位与概述
ASD1770一体成型电感系列是安瑞科电子专为AI算力、新能源汽车、工业控制、高端医疗等大功率、高可靠场景研发的大体积、大电流、全封闭一体成型功率电感，聚焦国产替代高端进口电感（如TDK、Vishay 1770系列），提供高性能、高性价比的标杆级解决方案。
核心核心信息
l 尺寸规格：17×17×7mm（L×W×H）大尺寸设计
l 产品系列：ASD1770（标准工业级）、TSM1770（车规级，符合AEC-Q200）
l 核心特性：高饱和、低损耗、磁屏蔽、宽温域
l 适用场景：AI服务器、GPU显卡、车载OBC/DC-DC、BMS、工业电源、光伏逆变、医疗设备
二、核心技术优势
1. 高压合金粉末压铸一体化结构
采用高纯度铁硅铝/铁镍钼合金软磁粉末搭配扁平线线圈，通过高温高压一体压铸成型工艺，实现线圈与磁基体无缝融合，无骨架、无外露磁芯设计，机械性能远超传统电感——抗震、抗冲击、抗跌落能力是传统电感的2.5倍以上；全密封结构可有效防潮、防尘、防腐蚀，适配恶劣工业及车载环境。
2. 全封闭磁屏蔽，EMI抑制效果优异
采用闭合磁路设计，漏磁量较传统半屏蔽电感减少80%以上，近场辐射降低15–20dBμA；高密度PCB布局时无需额外增加屏蔽罩，既能节省PCB空间，又能降低整体设计成本。
3. 超低DCR，低损耗高效率
采用扁平线绕组设计，直流电阻（DCR）较传统圆线电感降低20–30%，导通损耗小、发热低，转换效率高，可满足AI服务器7×24小时高负载稳定运行需求。
4. 超高饱和电流，抗饱和能力强
结合高磁通密度合金与分布式气隙技术，饱和电流（Isat）可达31A–61A，处于同体积产品行业领先水平；在额定电流80%负载下，仍能保持70%以上电感量，纹波稳定，有效避免设备因电感饱和宕机。
5. 超宽温域，适配极端场景
工作温度范围覆盖-55℃ ~ +155℃，远超工业级标准，同时满足车规AEC-Q200要求；在高低温循环、湿热、振动等恶劣环境下，电感值波动极小，适配车载、航空航天、工业户外等极端应用场景。
6. 优异散热设计，温升更低
底部采用大面积焊盘设计，搭配厚铜PCB散热路径，相同工况下，温升较传统电感低10–15℃，有效延长产品使用寿命，提升设备运行稳定性。
三、关键规格参数（ASD1770系列）
1. 外形尺寸
标准尺寸：17.0×17.0×7.0mm（L×W×H）
推荐焊盘尺寸：18.2×18.2mm

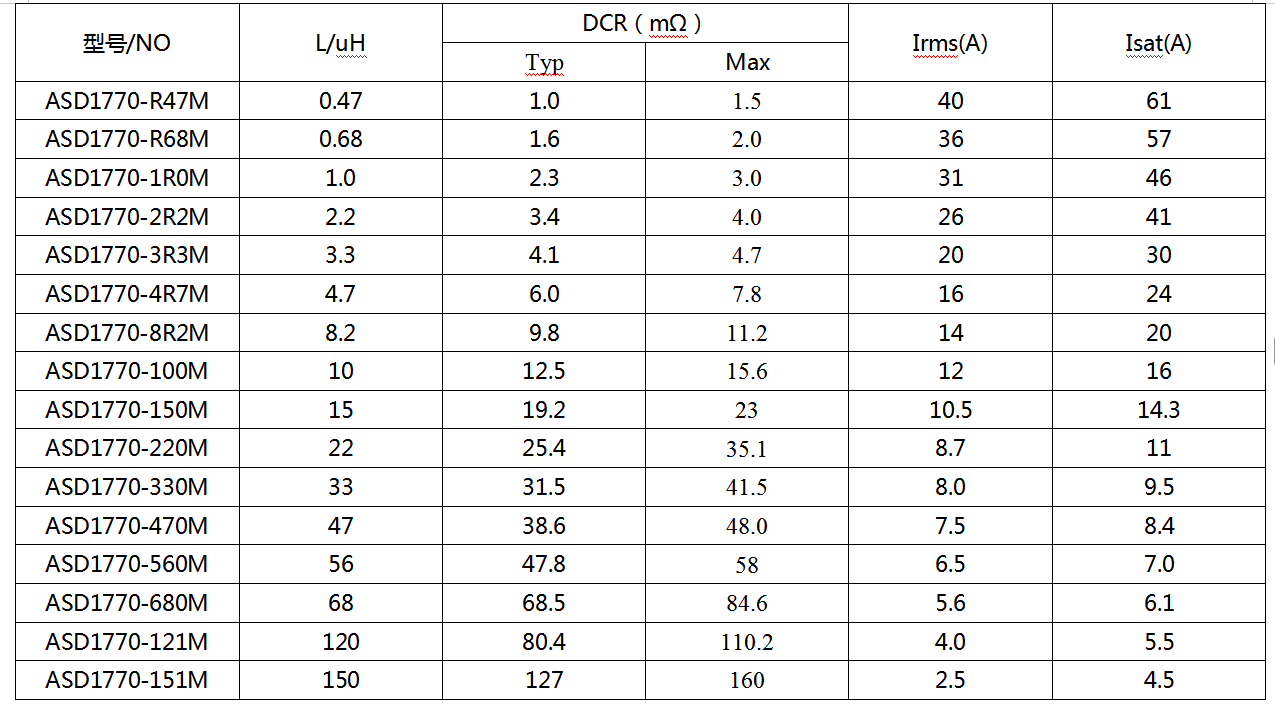

2. 核心电气参数
3. 环境特性
工作温度：-55℃ ~ +155℃（含自身温升）
存储温度：-55℃ ~ +165℃
l湿度：≤ 95% RH（无凝露）
环保标准：符合RoHS、无铅、无卤要求
四、典型应用场景与核心价值
1. AI服务器 / 算力 / GPU
适配GB200、H100等高端AI芯片核心供电，具备大电流、低噪声、高稳定特性，可满足液冷超算、大模型训练等高强度运行需求；相较于日系进口品牌，成本降低30%，交期缩短75%。
2. 新能源汽车（车规级TSM1770系列）
广泛应用于车载OBC、DC-DC转换器、BMS电池管理系统、电机控制器、ADAS高级辅助驾驶系统，符合AEC-Q200车规标准，高抗震、宽温域，适配比亚迪、蔚来等主流车型。
3. 工业控制 / 光伏 / 医疗
适用于工业电源、变频器、伺服驱动、UPS不间断电源、医疗影像设备、高精度仪器等场景，具备高可靠性、长寿命、强抗干扰能力，可稳定适应各类恶劣工况。
五、对比优势
1. 与传统绕线电感对比
饱和电流提升50%以上，直流电阻（DCR）降低30%以上
漏磁量小，EMI电磁干扰优，无需额外屏蔽措施
机械强度高，抗震抗冲击，使用寿命更长
2. 与进口1770系列竞品对比
电气性能与进口产品相当，价格降低30–40%
交期更稳定：国产4–6周 vs 进口12–16周
技术支持响应更快，可提供定制化解决方案
六、选型与设计建议
选型原则：最大工作电流≤80%额定电流（Irms），确保电感稳定运行
余量预留：大电流、高温场景建议预留1.2–1.5倍电流余量
PCB设计：采用厚铜（≥2oz）PCB，设计大面积接地、过孔散热结构，电感远离高温器件
车规场景：优先选用TSM1770系列（符合AEC-Q200车规标准）
七、产品总结
安瑞科ASD1770大体积一体成型电感，以“大体积、大电流、全封闭、低损耗、宽温域”五大核心优势，精准匹配AI算力、新能源汽车、工业控制等高端领域的核心需求，是国产替代进口高端功率电感的标杆产品，可助力客户实现降本、提速、提可靠的三重价值提升。
免责声明：本白皮书所提供的技术参数、应用建议均基于安瑞科电子实验室测试数据，实际应用中请结合具体场景进行验证，安瑞科电子保留对产品参数的最终解释权，参数更新恕不另行通知。
联系咨询：如需获取详细选型手册、样品测试或定制化方案，可联系安瑞科电子官方渠道。
