CDC1608 磁屏蔽贴片功率电感 技术白皮书
文档归属：深圳市安瑞科电子有限公司
文档版本：V1.0e
发布日期：2026-09-07
文档分类：产品技术白皮书｜功率电感
适用对象：硬件工程师、电源设计师、采购工程师、可靠性测试工程师 产品定位：CDC1608 为安瑞科英文产品型号，封装本体尺寸 6.6mm × 4.45mm × 2.92mm，磁屏蔽贴片功率电感，低 DCR、低 EMI，国产替代线艺、TDK 同规格贴片功率电感，适用于 IoT、消费电子、主板 DC-DC 电源
一、概述
1.1 产品简介
CDC1608 系列为安瑞科电子自研磁屏蔽式贴片功率电感，CDC1608 为安瑞科产品系列英文代号，本体尺寸：长 6.6mm × 宽 4.45mm × 高 2.92mm，采用磁屏蔽结构，磁芯全包覆设计，大幅降低磁泄漏、抑制 EMI 干扰。 该系列电感具备宽温电感值，最大10MH,极低直流电阻 DCR，提升电源转换效率，降低温升。 产品面向高密度 PCB 电源方案，用于 DC-DC 降压 / 升压电路、LDO 配套滤波、负载点 POL 电源，可直接对标国外一线品牌同规格贴片功率电感，实现国产化替代。
1.2 核心优势
全磁屏蔽结构：磁体完整包裹绕组，磁场外泄小，降低相邻元器件串扰，EMI 性能优异
低 DCR 设计：选用高纯度铜绕组，直流内阻低，减少导通损耗、降低发热
宽温域稳定：工作温度范围 - 40℃~+125℃，适应消费电子、工业 IoT 环境
合规环保：符合 RoHS、REACH 法规，无卤素，满足全球电子产品出口要求
国产可控供应链：全流程国内产线生产，交期稳定，支持定制参数、样品快速打样
1.4 典型应用场景
IoT 智能模块（WiFi、蓝牙、NB-IoT 模组电源）
工业控制板、服务器辅助供电电源
主板 POL 负载点电源、DC-DC 降压芯片配套
便携式检测仪器、小型医疗设备电源
摄像头模组、通信设备供电回路
二、产品规格定义

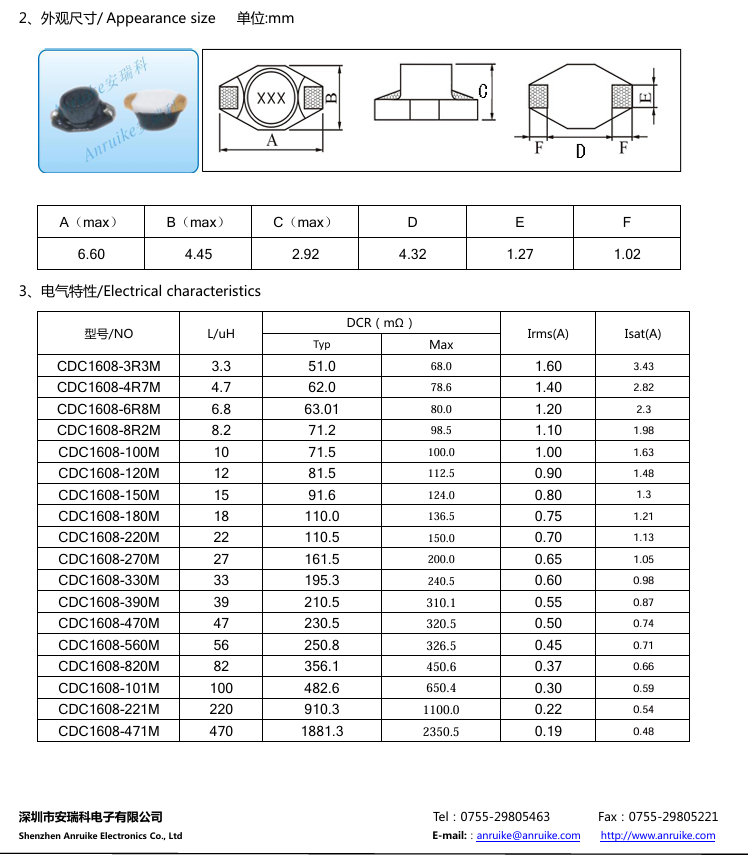

电气参数总表
参数说明：
Isat 定义：电感量下降 30% 对应的电流（软饱和判定标准）
Irms 定义：电感温升 ΔT=40℃对应的持续工作电流
测试环境：常温 25℃
三、结构与材料说明
3.1 内部结构
CDC1608 采用磁粉包覆绕组一体成型工艺
绕组：高纯度漆包圆铜线，紧密绕制，降低交流损耗
磁粉：安瑞科自研复合铁镍磁粉，高饱和磁通密度，软饱和特性
外包磁屏蔽层：磁材完整包裹线圈，闭合磁路，抑制漏磁
端电极：多层金属电极（铜底层 + 镍阻挡层 + 锡表层），可焊性强，耐 SMT 高温
基底：陶瓷底片，绝缘强度高、热稳定性优于传统电木基底，高频下参数漂移更小
3.2 材料清单
磁芯：铁镍复合磁粉
导线：聚氨酯漆包铜线
端电极：Cu/Ni/Sn
底片：高介稳陶瓷基板（CDC1608 标准版）；酚醛电木基板（CDC1608-E 经济型）
包装：载带 + 盖带 + 塑胶卷盘
四、电气特性详解
4.1 电感频率特性
电感值随频率上升缓慢衰减，10MHz~200MHz 区间稳定性好，适合高频 DC-DC 开关电源（1~20MHz 开关频率）。陶瓷基底降低寄生电容，自谐振频率 SRF 更高，减少高频增益衰减。
4.2 直流电阻 DCR
采用短距、高纯度铜线，在 CDC1608 封装下控制 DCR，降低导通损耗，提升电源转换效率，适合中低压中大功率降压回路。底片材质本身不改变绕组 DCR，DCR 差异来源于线圈设计，基底主要影响寄生参数与热稳定性。
4.5 陶瓷底片和电木底片的电气参数对比
适用型号：CDC1608（陶瓷底片标准版）、CDC1608-E（电木底片经济型），绕组、磁粉完全一致，仅基底材质不同，电感、Isat、Irms 标称值相同，差异集中在寄生电容、SRF、绝缘、高温稳定性。
表格
对比项目 | CDC1608（陶瓷底片） | CDC1608-E（电木底片） |
基底材质 | 氧化铝陶瓷基板 | 酚醛树脂电木板 |
寄生电容（Cp） | 低（0.22~0.30pF） | 偏高（0.40~0.55pF） |
自谐振频率 SRF | 更高，典型 1.6~2.2GHz | 偏低，典型 1.0~1.4GHz |
绝缘耐压 | ≥500V DC | ≥300V DC |
高频段电感漂移（100~200MHz） | ≤3% | ≤7% |
高温长期稳定性（125℃ 1000h） | 参数漂移≤±5% | 参数漂移≤±8% |
热传导性能 | 优，热量均匀向 PCB 传导 | 一般，基底隔热更强 |
耐潮性能 | 优异，吸水率极低 | 一般，高湿环境缓慢吸水 |
成本定位 | 标准版，高频精密电源推荐 | 经济型，低频通用电源选用 |
选型说明：
陶瓷底片 CDC1608：优先推荐高频 DC-DC、高速 POL、射频周边电源、高湿环境、需要更高绝缘耐压的设计；高频下寄生电容小，SRF 更高，相位噪声更低。
电木底片 CDC1608-E：适合开关频率＜10MHz、普通消费电子、对成本敏感、无高频噪声严苛要求的通用电源方案，可有效降低 BOM 物料成本。
两款产品PIN 脚完全兼容，封装尺寸一致，PCB 无需改版，同一板卡可按需切换版本。
五、可靠性与环境测试
测试条件：样品 CDC1608-100M，批次抽样，依据 AEC-Q200（消费级参考）+ 企业内控标准
表格
测试项目 | 测试条件 | 判定标准 |
温度循环 | -40℃ ↔ +125℃，1000 循环 | 电感变化率≤±10%，无开裂、脱层 |
高温放置 | 125℃，1000h | 电感变化率≤±10%，焊盘无氧化脱落 |
湿热老化 | 85℃/85%RH，1000h | 电感变化率≤±10%，绝缘完好 |
SMT 回流焊 | 260℃峰值，3 次回流 | 无分层、掉端，电感漂移合格 |
振动测试 | 10~2000Hz，10g，三轴 2h | 无脱焊、本体破损 |
跌落测试 | 1.5m，钢板跌落 | 本体无裂纹，电气参数正常 |
备注：本系列为消费 / 工业 IoT 版本；车载 AEC-Q200 等级可定制 CDC1608-AQ 版本。
六、SMT 贴装与 PCB 设计指南
6.1 回流焊推荐曲线
预热区：150~180℃，60~120s
恒温区：180~200℃
峰值温度：255~260℃，峰值停留≤10s
禁止长时间超过 260℃高温，防止电极锡层损坏、磁体开裂
6.2 PCB 布局建议
功率电感尽量靠近 DC-DC 芯片 SW 引脚，缩短开关节点走线，减少 EMI 辐射
电感下方铺完整 GND 铜皮，增强散热、抑制噪声；陶瓷底片绝缘性好，底层 GND 无短路风险
相邻敏感信号线（ADC、时钟线）远离电感本体，预留≥1.0mm 隔离距离
焊盘尺寸按照本白皮书 2.1 章节官方尺寸设计，保证贴装良率
6.3 焊接注意事项
禁止手工烙铁长时间单点高温焊接（>300℃超过 5s），容易造成电极脱落
清洗选用中性助焊剂清洗液，避免强碱性溶剂腐蚀端电极
七、竞品对标（国产替代参考）
对标对象：线艺、TDK 同封装磁屏蔽贴片功率电感
表格
对比项 | 安瑞科 CDC1608 | 海外品牌同规格 |
产品型号编码 | 英文命名 CDC 系列 | 英文型号体系 |
磁屏蔽 | 全包覆磁粉屏蔽 | 全包覆屏蔽 |
基底材质 | 陶瓷底片（标准版）/ 电木底片（经济型） | 电木 / 陶瓷可选 |
饱和特性 | 自研软饱和磁材 | 常规铁镍磁粉 |
交期 | 国内产线，样品 3~7 天，批量 2~4 周 | 长交期，4~12 周 |
价格 | 具备显著成本优势 | 单价偏高 |
技术支持 | 国内工程师现场支持 | 海外技术响应慢 |
结论：CDC1608 可直接 PIN to PIN 替代同封装进口贴片功率电感，电路无需改版，实现国产替代。
八、安全、环保与法规
RoHS 2.0：满足，不含铅、汞、镉、六价铬、PBB、PBDE
REACH SVHC：不包含高关注物质清单超标物质
无卤素：Cl<900ppm，Br<900ppm，总卤素 < 1500ppm
MSDS 安全数据表可单独索取
九、选型注意事项
优先以Isat 饱和电流作为电源环路设计约束，其次是 Irms 温升电流
开关频率越高，优先选择低 DCR、高 SRF 型号，降低高频损耗
陶瓷底片版本适合高频、低寄生场景；如需要更低成本可咨询 CDC1608-E（电木底片版本）
若需要特殊公差、定制电感值，支持工程定制开发
