行业洞察｜功率芯片电感核心技术解析及前景分析
随着AI算力爆发、新能源汽车800V高压平台普及以及工业能源电气化进程的加速，功率芯片电感作为电源管理系统的“心脏”，正从传统被动元件向高性能、高集成度核心器件跃迁。本文从核心技术路径与行业前景两个维度，为您解析这一高景气赛道的变革逻辑。
一、核心技术解析：材料、工艺与结构的三重迭代
功率芯片电感的核心技术壁垒主要体现在磁性材料体系、成型与封装工艺，以及磁集成结构三个层面。
首先是磁性材料体系的演进。传统铁氧体材料虽具备高电阻率、低高频损耗的优势，但其饱和磁通密度（~0.5T）难以支撑AI处理器与车载大电流场景下的抗饱和需求。以铁硅、铁硅铝、铁镍及非晶/纳米晶合金为代表的金属软磁复合材料（SMC），凭借1.2T–1.5T的高饱和磁通密度、优异的直流偏置特性与不断优化后的高频损耗表现，已成为高性能芯片电感的主流磁芯选择。粉体绝缘包覆工艺、粒度分布与微观形貌控制，直接决定高频涡流损耗与Q值上限，是材料端的核心机密。

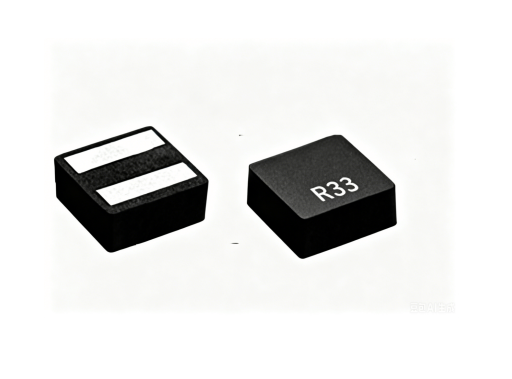

其次是先进制造与封装工艺。为适应高密度贴装与大电流承载需求，一体成型压制+精密烧结/热压工艺逐步取代传统绕线组装结构，在磁路屏蔽性、抗EMI、机械强度与批次一致性上实现质的提升。面向CPU/GPU VRM场景的扁平线绕组、高精度伺服压制与低空洞率封装技术，进一步降低了DCR与热阻，支撑MHz级高频化工作。以安瑞科电子TSB0630-R33M为例，该产品采用复合合金磁粉高压压铸一体成型结构，0.33μH电感值下DCR仅2.27mΩ、温升电流达25A、饱和电流30A，以6.7×6.5×3.1mm的紧凑封装实现大电流与低损耗的平衡，充分体现了扁平线绕组+全屏蔽磁路在高性能板级供电中的工程落地价值 。此类高规格一体成型电感，正广泛应用于高速PC显卡、AI推理模块、车载DC-DC及工业电源系统等对空间与能效双敏感的场景。
第三是可靠性与车规能力。AEC-Q200车规级认证、宽温域（-55℃~+155℃）寿命模型、抗机械冲击与湿热偏压可靠性设计，构成了高阶功率电感进入汽车与高可靠工业场景的必要技术底座。
二、产业前景：算力+电动化+能源变革的三轮驱动
从需求侧看，功率芯片电感正迎来结构性增量周期。AI服务器与数据中心方面，高功耗GPU/ASIC平台推动多相VRM、PoL及TLVR电感用量与规格同步升级，单机价值量较通用服务器实现数倍跃升，叠加全球智算中心建设，高端算力电感供需仍处于偏紧通道。新能源汽车领域，800V高压平台、多合一电驱与智能化座舱/智驾系统，带动车规级大电流一体成型电感、DCDC/OBC磁件与磁集成方案的长周期放量，且车规认证壁垒构筑了较深的供应护城河。光储充与工业场景则为高耐压、高可靠功率磁件提供了稳健的基本盘需求。
市场格局层面，日系头部企业仍主导超高端算力与车规磁件，而中国厂商依托磁粉配方、一体成型工艺突破与敏捷交付能力，正加速导入服务器、车载及储能头部链主，国产替代与全球份额提升逻辑清晰。中长期看，磁集成、模组化与先进封装内磁件的发展，将推动功率电感从分立无源元件向“系统级磁能包”演进，具备材料配方、磁路仿真、精密工艺与高端客户协同研发能力的企业，更有机会在下一阶段竞争中占据核心生态位。
结语
功率芯片电感虽是“隐匿”在供电链路中的微小组件，却深刻牵系着算力能效、电动化安全与能源转换效率。在技术代际切换与下游结构性扩容的共振下，围绕高频低损材料、高一致性先进磁制造工艺与车规/算力级可靠性体系构建能力，将成为衡量产业竞争力的核心标尺。对于行业同仁与客户伙伴而言，紧跟材料—结构—系统协同优化的技术主轴，即是把握下一阶段被动元件高价值增长的关键所在。
