一体成型电感 ASD1265 技术资料（白皮书）
版本：V3.0
发布日期：2026 年 4 月
出品：深圳市安瑞科电子有限公司
一、产品概述
ASD1265 是安瑞科电子（ARK）推出的 12×12×6.5mm 大电流、车规级一体成型功率电感，采用 高压合金磁粉一体压铸 + 扁平线绕制 专利工艺，专为 AI 服务器、新能源汽车、工业电源、GPU 显卡、医疗电子 等大功率、高可靠场景设计，可直接替代 Vishay、TDK 等同规格进口型号
1.1 核心定位
l 系列：ASD 一体成型大功率系列
l 封装：1265（12.0×12.0×6.5mm）
l 等级：AEC-Q200 车规级认证、IATF16949 质量体系
l 温度：-55℃ ~ +155℃（含温升）
l 优势：超低 DCR、超高饱和电流、全磁屏蔽、耐振动、长寿命
1.2 典型应用场景
l AI 服务器 / GPU 算力卡：VRM、多相降压、大电流滤波
l 新能源汽车：OBC、BMS、车载 DC-DC、车灯驱动
l 工业控制：变频器、伺服电源、PLC、大功率模块
l 医疗 / 军工 / 航天：高可靠仪表、医疗电源、航空电子
l 快充 / 适配器：65W~300W 氮化镓、工业快充
二、结构与工艺优势
2.1 一体成型全封闭结构
l 工艺：线圈（扁平铜线）嵌入铁硅铬 / 铁镍钼合金磁粉，高压压铸一体化成型
l 特性：
1.全磁屏蔽：漏磁 < 传统电感 1/5，EMI 干扰降低 80%+，高密度 PCB 无互扰
2.机械强度：抗震、抗冲击、防盐雾、防潮，适合车载 / 工业恶劣环境
3.散热优异：磁体与线圈无缝结合，温升较传统低 12~15℃
2.2 材料体系
l 磁粉：高磁通 Fe-Si-Cr 合金粉，饱和磁通密度 Bs > 1.5T，低损耗、高稳定性
l 线圈：扁平铜线（Edgewise Winding），占空比高、DCR 更低、散热面积大
l 绝缘：耐高温环氧树脂，耐温 180℃+，长期可靠性强
三、关键电气参数（典型规格）
3.1 尺寸（mm）
l L×W×H：12.6×13.4×6.5（max）
l 推荐焊盘：14.5×8.0mm

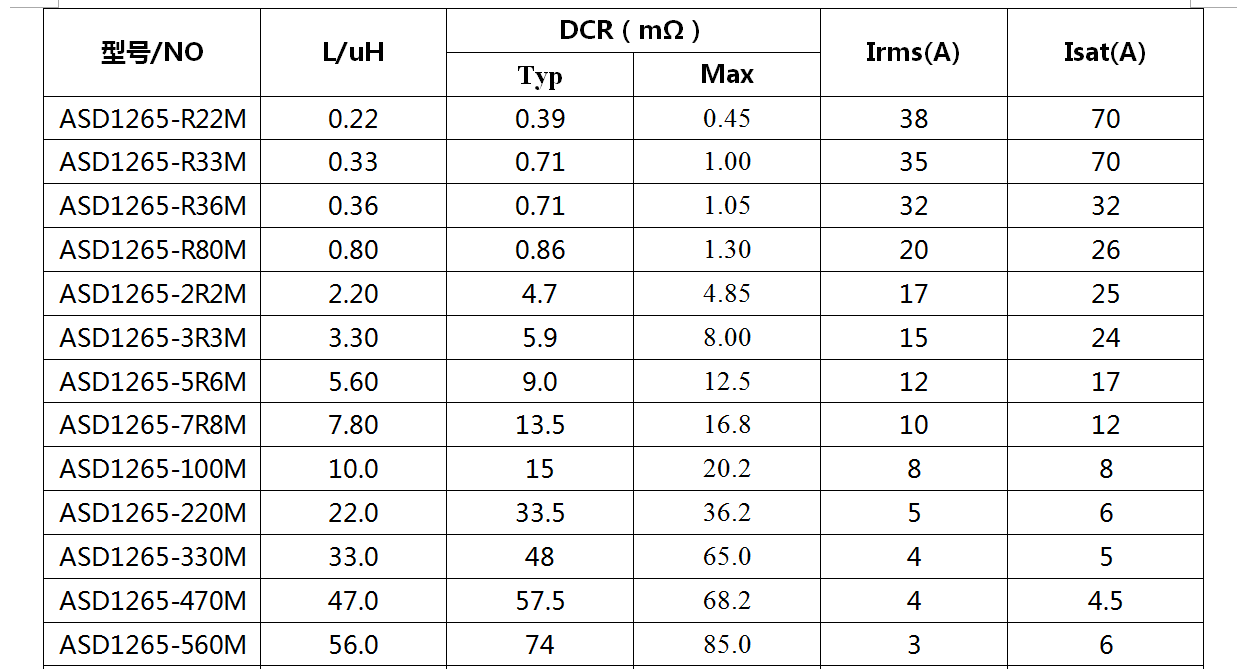

3.2 电气性能表（核心型号）
参数说明
l 公差：±20%（M），可定制 ±5% 高精度版本
l 饱和特性：大电流下电感值跌落平缓，Isat 定义为 L 下降 30% 时电流
四、性能亮点
4.1 超低 DCR、高效率
l 同尺寸下 DCR 比传统绕线低 25%~35%
l 导通损耗降低 15%~20%，电源转换效率提升 1%~3%
l 适合 长时间满负载（服务器、车载），显著降温、延长寿命
4.2 超大饱和电流（Isat）
l 0.22μH 版本 Isat=70A，行业领先
l 大电流冲击不硬饱和、纹波稳定、抗瞬态过载能力强
4.3 宽温、高可靠
l -55℃ ~ +155℃ 工作，满足车规 AEC-Q200 要求
l 1000 小时高温老化：L 变化 < ±3%，DCR 变化 < ±2%
l 抗振动 10~2000Hz，20g，符合汽车、军工标准
4.4 低 EMI、易布局
l 全封闭磁屏蔽，无需外加屏蔽罩，节省 BOM 与空间
l 适合 多相电源、密集 PCB，相邻元件无磁干扰
五、可靠性与认证
l 质量体系：IATF16949、ISO9001、ISO14001
l 产品认证：AEC-Q200（车规）、RoHS、REACH、无铅
l 可靠性测试：
1. 温度循环：-55℃ ↔ 155℃，100 次 → 无失效
2. 湿热：85℃ / 85% RH，1000h → L/DCR 稳定
3. 焊接耐热：260℃，10s × 3 次 → 性能无衰减
六、应用设计指南
6.1 选型要点
1. 电感值 L：按开关频率、纹波电流（通常 20%~40% Irms）计算
2. Irms：≥ 工作最大电流 + 余量（1.2~1.5 倍）
3. Isat：≥ 峰值电流（含瞬态），避免饱和导致效率暴跌、发热
4. 温升：优先低 DCR，控制 ΔT < 40℃ 保障寿命
6.2 PCB 布局建议
l 焊盘足够大、铺铜接地，强化散热
l 电感远离敏感小信号电路（ADC、时钟、射频）
l 输入输出电容靠近电感，缩短大电流回路、降低噪声
6.3 替代对照（直接替换）
l Vishay IHLP2525CZ
l TDK SLF12565
l Sumida CDRH125NP
安瑞科 ASD1265在 Isat、DCR、温升 上普遍优于同类进口，成本降低 25%~35%。
七、国产替代价值
l 性能对标国际一线：Isat、DCR、温宽全面达标
l 交期稳定：国内双基地生产，4~6 周标准交期
l 成本优势：较进口低 25%~35%，BOM 优化显著
l 技术支持：FAE 现场支持、定制化（L、DCR、引脚、特殊温度）
八、总结
安瑞科 ASD1265 是 12×12mm 级大电流一体成型电感标杆，以 车规级可靠性、超低 DCR、超高饱和电流、全磁屏蔽 四大核心优势，成为 AI 算力、新能源汽车、工业电源 等高端场景的国产首选。在性能不输进口的同时，显著降本、缩短交期、提升供应链安全。
免责声明：本白皮书所提供的技术参数、应用建议均基于安瑞科电子实验室测试数据，实际应用中请结合具体场景进行验证，深圳市安瑞科电子保留对产品参数的最终解释权，参数更新恕不另行通知。
联系咨询：如需获取详细选型手册、样品测试或定制化方案，可联系安瑞科电子官方渠道。
