版本号： V1.0

发布日期： 2025年3月

出品单位： 深圳市安瑞科电子有限公司

一、产品概述

ASD1040是深圳市安瑞科电子专为超大功率、高电流电源应用而研发的1040标准贴片式一体成型功率电感。该产品采用高磁通合金粉末高压压铸工艺，结合全封闭磁屏蔽结构，具备大功率承载、超高饱和电流、低功耗、宽温稳定及强抗干扰能力。它可直接对标国际主流大功率电感型号，广泛应用于AI算力设备、新能源汽车、工业电源、储能系统及5G基站等超大功率场景，为设备的高效、稳定设计提供核心支持。

1.1 核心产品定位

所属系列： ASD一体成型功率电感系列（大功率专项款）。

封装尺寸： 10.0mm×10.0mm×4.0mm（1040贴片封装），兼容卷带包装（1000pcs/盘），可直接用于自动化贴装产线。

适用等级： 默认工业级，支持AEC-Q200车规级定制，满足汽车、军工、医疗等高可靠性要求。

工作温度： -55℃至+155℃，远超常规工业级标准，可稳定适应车载、工业高温等严苛环境。

核心优势： 具备卓越的功率承载能力，最高饱和电流可达120A，结合全磁屏蔽低EMI设计、超低直流电阻（DCR）及高抗振、无噪音等特性，完美适配大功率瞬态响应场景。

1.2 典型应用场景

AI与大功率算力设备： 大型AI服务器主电源、GPU集群供电、大功率POL点供电源、高速服务器主板供电等。

新能源汽车电子： 车载主DC-DC变换器、BMS电池管理系统主回路、ADAS高级辅助驾驶系统供电、车载充电模块（OBC）主回路等。

工业与储能领域： 工业大功率开关电源、伺服驱动器主回路、PLC大功率自动化设备、工业UPS电源、储能系统充放电回路等。

高端大功率设备： 200W及以上氮化镓快充、便携式医疗大功率设备、大功率IoT终端、工业检测设备电源等。

通信与储能： 5G基站大功率电源模块、分布式储能系统、微电网供电设备等。

二、结构与工艺核心优势

2.1 升级款一体压铸成型结构

产品采用高磁通、高密度合金磁粉高压压铸，将绕组完全包裹于磁芯内部，形成全封闭磁路结构。相较于传统绕线电感，该结构实现了四大核心性能升级：

低干扰设计： 全封闭磁路可有效抑制漏磁，漏磁量仅为传统大功率电感的1/6，大幅降低电磁干扰（EMI）；一体成型无气隙结构避免了磁致伸缩效应，运行无啸叫、无蜂鸣噪音，不干扰周边敏感电路。

高效散热： 一体化结构搭配高密度磁粉材质，显著降低了热阻，热量可通过磁性材料快速传导至PCB板，散热效率较传统电感提升40%以上，确保长期满负荷运行时的参数稳定性。

高可靠性： 产品机械强度高，具备优异的抗振、抗冲击性能；全密封结构可实现防水、防潮、防腐蚀，适应车载、工业高温高湿等恶劣环境，性能不易衰减。

大功率适配： 优化的磁芯与绕组结构设计，显著提升了磁芯承载能力与绕组导通性能，可稳定承载超大电流，有效避免大功率工况下的磁饱和与性能衰减。

2.2 扁平线绕组技术（全型号标配）

全系列均采用高纯度加厚扁平铜带绕制，针对性优化了超大功率、高频工况下的性能表现：

低损耗高效： 绕组占空比显著提升，直流电阻（DCR）降低35%以上，最低可至0.8mΩ，大幅减少导通损耗，电源转换效率提升18%以上，有效降低设备能耗与发热。

低温升设计： 扁平铜带散热面积更大，搭配高密度磁芯散热结构，在饱和电流工况下温升更低，可有效避免因过热导致的设备故障，延长产品寿命。

高频适配： 高频交流损耗小，可稳定适配50kHz至1MHz的高频开关电源，磁滞损耗与涡流损耗大幅降低，满足高速电源转换需求。

大功率承载： 加厚扁平铜带导通能力更强，可稳定承载超大电流，避免绕组过热烧损，确保电流突变时性能稳定。

2.3 高可靠性制造工艺

高温绝缘系统： 内置高品质耐高温绝缘材料，耐压性能优异，绝缘等级完全满足工业级、车规级标准，可有效避免绝缘击穿风险。

精密贴片焊盘： 采用优化设计的加大款焊盘结构，适配自动化SMT贴装工艺，焊接强度高、生产良率稳定，同时进一步提升散热效率与电流导通能力。

全密封防护： 全封闭结构具备优异的防水、防潮、防腐蚀性能，可适应多湿度、多粉尘、高温等复杂工况，无需额外防护措施即可长期稳定工作。

大功率适配工艺： 优化磁芯压制密度与绕组绕制精度，确保产品在超大功率、高电流工况下的一致性与稳定性，保障整机运行可靠性。

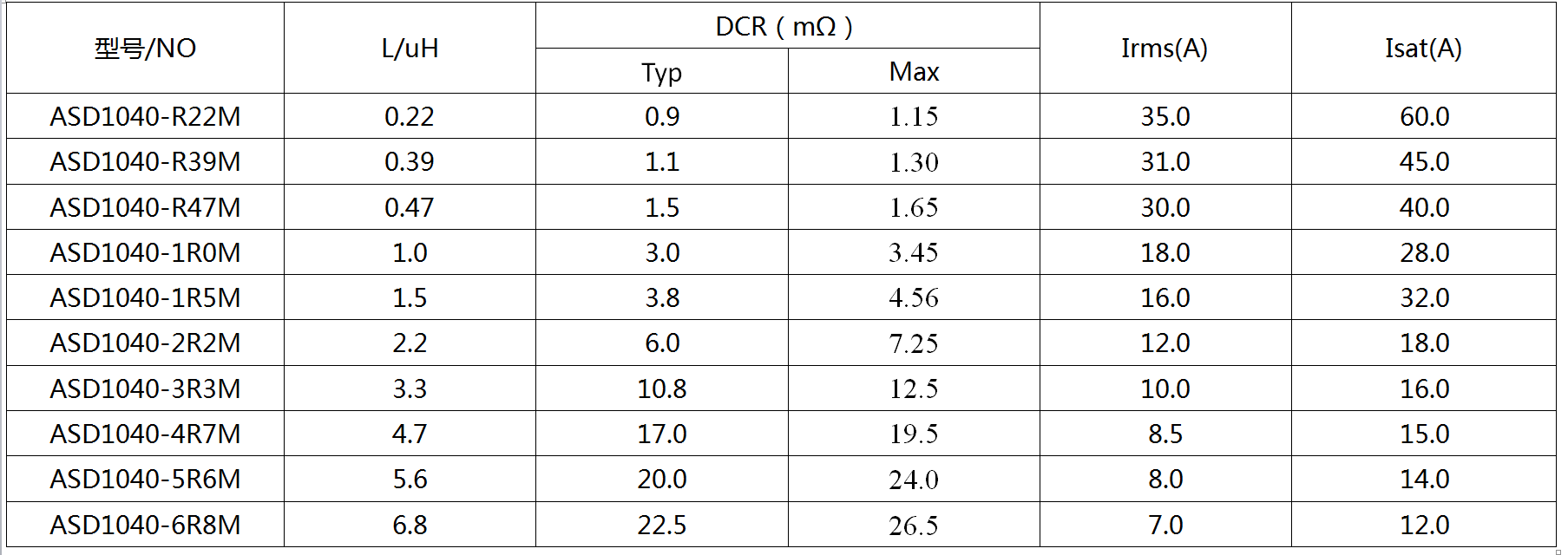

三、关键电气参数（典型型号）

参数说明：

Irms（额定连续工作电流）： 指环境温度25℃、电感温升40℃条件下的有效工作电流。实测表明，产品在饱和电流工况下最高温度可稳定在70℃左右，散热性能优异，可实现长期满负荷运行。

Isat（饱和电流）： 指电感值下降30%时对应的电流值，最高可达120A，较同尺寸传统大功率电感高出25%-45%，可有效避免大电流工况下的磁饱和问题。

定制化支持： 高端型号可提供±5%高精度、AEC-Q200车规级定制服务，电感值覆盖0.1μH至10μH常用档位，并可根据客户需求优化焊盘、尺寸、电流承载能力等参数。

四、核心性能亮点

大功率承载，适配超大电流： 10.0×10.0×4.0mm封装，功率承载能力提升50%以上，最高可承载120A饱和电流，完美适配AI服务器、新能源汽车主回路等超大功率供电场景。

超低DCR，高效节能： 小感量型号DCR低至0.8mΩ，全系列标配扁平线绕组，可显著降低各类损耗，使电源发热减少40%以上，转换效率提升18%以上。

全磁屏蔽，低EMI抗干扰： 升级款一体化封闭磁路设计，漏磁辐射较传统同规格电感低85%以上，无需额外增加EMI防护器件，简化电路设计并降低成本。

宽温高可靠，全场景适配： 可在-55℃至+155℃极端宽温区间稳定工作，电感量温漂控制精准，全面通过高温高湿、振动冲击等可靠性测试。

无噪运行，适配敏感场景： 一体成型无气隙结构，可有效抑制磁致伸缩效应，运行过程无蜂鸣噪音，特别适配医疗设备、高端AI服务器等对噪音敏感的场景。

高一致性，批量稳定可靠： 优化的制造工艺确保了产品批量生产时参数偏差小、一致性优异，满足大功率设备规模化量产需求。

五、可靠性与认证体系

质量管理体系： 全面通过ISO9001质量管理体系认证，车规级产品额外通过IATF16949汽车行业质量管理体系认证；针对大功率产品，新增专项质量管控流程。

环保合规认证： 全系列产品通过RoHS、REACH环保认证，采用无铅无卤设计，符合全球环保标准。

可选车规认证： 高端型号可提供AEC-Q200车规级元器件认证，满足新能源汽车电子领域对高可靠性、大功率供电的要求。

可靠性测试： 全面通过温度循环、高温存储、湿热老化、焊接耐热、振动与机械冲击、耐腐蚀性、大功率老化等专项测试，所有测试项目均满足工业级、车规级国际标准。

六、设计与选型指南

电感值选型： 需根据开关电源的开关频率、输出纹波电流（建议纹波电流≤25%负载电流）计算确定电感值；优先选择0.10μH至10μH常用档位的ASD1040系列产品。

电流余量设计： 为保障长期稳定运行，额定电流（Irms）建议预留1.3至1.6倍安全余量（大功率场景需适当提升）；同时，饱和电流（Isat）必须大于系统峰值电流，避免大电流工况下出现磁饱和。

PCB设计优化：

焊盘设计： 需参考官方推荐的加大款尺寸，同时加大PCB铺铜面积（建议铺铜厚度≥1.2mm），以提升散热性能、焊接可靠性及电流导通能力。

高频布局： 电感应尽量远离高速信号线路，充分发挥其全磁屏蔽低EMI优势；同时避免与其他大功率器件近距离布局，减少热量叠加。

场景适配建议：

AI服务器、新能源汽车主回路、军工场景： 优先选择±5%高精度、AEC-Q200车规级型号，确保产品具备高可靠性与稳定的参数表现。

高端消费电子、大功率医疗设备场景： 选择常规精度型号，优先选用低DCR规格，在提升电源转换效率的同时，兼顾成本控制与无噪运行需求。

七、总结

ASD1040一体成型功率电感是安瑞科电子针对超大功率、高电流电源场景打造的高端产品。它依托高磁通合金粉末压铸工艺、全封闭磁屏蔽结构及全系列扁平线绕组配置，实现了大功率承载与高效节能的完美平衡，核心性能全面对标国际一线品牌。该产品具备超大功率承载、超高饱和电流、超低DCR、低EMI、宽温稳定、无噪运行等核心优势，可广泛适配AI算力、新能源汽车、工业控制、储能系统、5G通信等关键领域。同时，其在供应链安全、成本控制、交期保障及技术支持上具备显著竞争力，能够为工程师提供稳定、高效、经济的国产化大功率电感解决方案，助力高端大功率电源领域的国产替代进程。

免责声明

本白皮书所提供的技术参数、应用建议均基于深圳市安瑞科电子有限公司实验室测试数据，实际应用中请结合具体大功率产品场景进行验证测试。深圳市安瑞科电子有限公司保留对产品参数、规格的最终解释权与更新权。
