贴片功率电感 RH127技术白皮书

版本号：V1.0

发布日期：2025 年 3 月

出品单位：深圳市安瑞科电子有限公司

————————————————————————————————————————————————————

一、产品概述

RH127贴片功率电感是安瑞科电子面向超大功率、高稳定性电源场景推出的 1270 标准贴片功率电感，采用自研高纯度锰锌铁氧体磁材配方 全封闭一体成型磁屏蔽工艺，兼具超高饱和磁通密度、超低高频损耗、宽温稳定与强抗干扰特性，凭借小体积、薄型化、大电流的核心优势，广泛应用于 AI 超算、新能源汽车高压系统、工业大功率设备、高端医疗仪器、5G 基站大功率电源等严苛场景。

1.1 核心产品定位

所属系列：RH 贴片功率电感系列

封装尺寸：12.0mm×12.0mm×7.0mm（1270 标准贴片封装，兼容主流 SMT 贴装设备）

适用等级：工业级标准，可选 AECQ200 车规级定制

工作温度：40℃ ~ +125℃（含线圈温升，适配车载、工业户外等严苛环境）

核心优势：自研高饱和锰锌磁材、超大电流承载、全磁屏蔽低 EMI、超低 DCR 高效率、高机械强度抗振动、高性价比、寄生电容小，适配高频宽温应用场景

1.2 典型应用场景

AI 与超算设备：AI 服务器 GPU/FPGA 核心供电、超算多相电源系统、大型存储设备电源、TLVR 拓扑电路、高密度服务器主板

新能源汽车电子：车载充电机（OBC）高压模块、DCDC 大功率转换器、BMS 电池管理系统高压回路、ADAS 域控制器、车载高压配电模块

工业控制领域：工业大功率开关电源、伺服驱动器、PLC 自动化设备、工业 UPS、5G 基站大功率电源、工业变频器

高端医疗电子：便携式医疗设备大功率电源、高精度医疗仪器供电模块、医疗影像设备电源

高端消费与通信：大功率快充充电器、智能家居大功率控制模块、电竞主机电源、智能网关大功率供电、射频模块高压供电

————————————————————————————————————————————————————

二、结构与工艺核心优势

2.1 全封闭磁屏蔽结构

采用自研锰锌铁氧体磁材高压压铸一体成型工艺，绕组完全包裹于磁芯内部，形成完整封闭磁路，磁场封闭效果接近 95%，有效规避对邻近敏感电路的干扰。

漏磁辐射降低 90% 以上，EMI 干扰极低，运行无啸叫，可靠近内存、ADC 等敏感元件布局，简化整机 EMI 设计

机械强度高，抗震抗冲击性能优异，通过严苛振动冲击测试，避免传统电感磁场振动啸叫，延长使用寿命

2.2 独有锰锌磁材配方工艺

采用专属锰锌铁氧体磁材配方，精准配比锰（Mn²⁺）、锌（Zn²⁺）、铁（Fe³⁺）元素，优化磁粉粒度与填充密度，提升磁芯综合性能。

元素配比：锰 43.0%–43.2%、锌 6.2%–6.3%，添加微量 Ti、Mo 优化晶粒结构

初始磁导率：室温下 ≥2500

饱和磁通密度：Bs ≥0.48T（4800 高斯），较普通锰镍配方提升 20%–25%

高频特性：适配 100kHz~2MHz 开关电源，兼容 Si/GaN 高频器件，80℃ 仍保持低损耗

2.3 高可靠性制造工艺

高温绝缘系统，直流体积电阻率 ≥4000Ω・cm，绝缘等级满足工业 / 车规要求

标准焊盘 + 端面焊接工艺，可承受 260℃ 回流焊，适配自动化 SMT 生产

全自动化一体成型生产线，两步填粉 + 高压压制 + 高温热处理，一致性优异

————————————————————————————————————————————————————

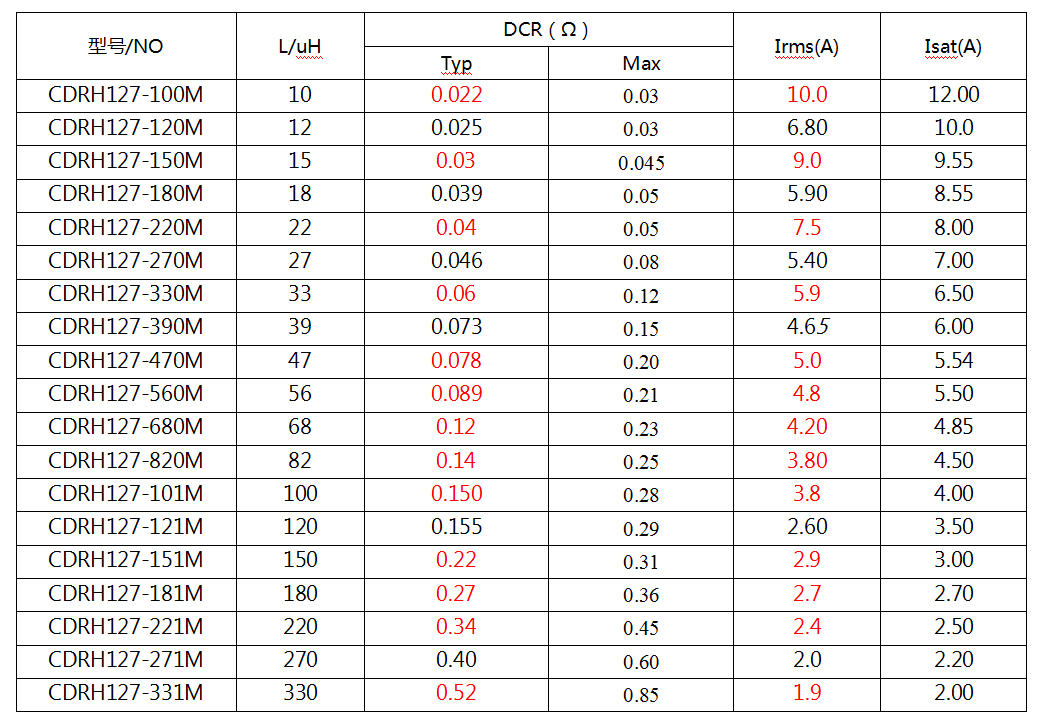

三、关键电气参数（典型型号）

 参数说明

Irms：25℃、温升 40℃ 条件下的连续工作电流，受 PCB 与散热影响需实际验证

Isat：电感值下降 20% 时的饱和电流，保障大电流下不磁饱和

支持 ±5% 高精度、AECQ200 车规、特殊焊盘 / 尺寸定制

电感测试条件：100kHz、0.1V，25℃ 环境测试

————————————————————————————————————————————————————

四、核心性能亮点

1、高饱和抗偏置，大电流更稳定

饱和磁通密度 ≥0.48T，抗直流偏置能力强，浪涌电流下不磁饱和，电源系统更稳定。

2、超低 DCR，高效率低发热

小感量型号 DCR 低至 14mΩ，导通损耗大幅降低，电源发热减少 25% 以上。

3、全磁屏蔽，低 EMI 无啸叫

漏磁降低 90% 以上，可紧邻高速芯片布局，简化 EMI 设计，降低 BOM 成本。

4、宽温高可靠，车规级品质

40℃~+125℃ 稳定工作，电感量漂移 ≤±10%，居里温度 ≥215℃，高温负载 2400 小时性能衰减约 10%。

5、薄型小体积，空间利用率高

12.0×12.0×7.0mm 超薄 1270 封装，同体积电流能力提升 30%+，支持芯片背面布局。

————————————————————————————————————————————————————

五、可靠性与认证体系

质量管理体系：ISO9001、IATF16949（车规）

环保认证：RoHS、REACH，无铅无卤

车规认证：可选 AECQ200 认证

可靠性测试：温度循环、高温存储、湿热老化、焊接耐热、振动冲击、ESD 测试，满足车载 / 工业标准

————————————————————————————————————————————————————

六、设计与选型指南

6.1 电感值选型

按开关频率、输出纹波电流（≤30% 负载电流）计算，优先选用 6.8μH~220μH 常用档位。

6.2 电流余量设计

l Irms 预留 1.2~1.5 倍安全余量

l Isat 必须大于系统峰值电流

l 高瞬态场景建议预留 25% 以上余量

6.3 PCB 设计优化

l 采用推荐焊盘，加大铺铜提升散热

l 多相并联保持间距，避免热累积与磁干扰

l 高频回路远离高速信号线路

6.4 场景适配建议

l AI / 车载高压：优先 ±5% 高精度、AECQ200 车规型号

l 消费 / 快充：常规精度型号，兼顾成本与性能

l 工业高干扰：磁胶加固版本，抗振动抗干扰更强

l 医疗设备：高精度高可靠型号，满足安全要求

————————————————————————————————————————————————————

七、总结

安瑞科 RH127贴片功率电感 是专为超大功率、高可靠、薄型化电源场景打造的高端贴片功率电感。凭借独有高饱和锰锌磁材、一体成型结构、全磁屏蔽低 EMI、高饱和抗偏置、薄型大功率等核心优势，完美适配 AI 超算、新能源汽车、工业控制、高端医疗等关键领域。

产品性能对标国际一线品牌，在大电流、高频低损耗、宽温可靠性、薄型化方面优势突出，同时具备供应链安全、成本可控、交期稳定、技术支持完善等国产化核心竞争力，为工程师提供稳定、高效、经济的高端电感解决方案，加速大功率电源领域国产替代，助力设备向高频化、小型化、薄型化、高可靠升级。

————————————————————————————————————————————————————

免责声明

本白皮书所载参数与应用建议均来自安瑞科电子实验室测试数据，实际使用请结合产品场景、PCB 设计、散热条件进行验证。深圳市安瑞科电子有限公司保留产品参数、规格的最终解释权与更新权。

联系咨询

如需详细选型手册、样品申请、定制方案或技术支持，请通过安瑞科电子官方渠道联系。
