DR8D43贴片功率电感技术资料（白皮书）

版本号：V1.0

发布日期：2025 年 5 月

出品单位：深圳市安瑞科电子有限公司

一、产品概述

DR8D43贴片功率电感 是安瑞科电子推出的8.3×8.3×4.5mm标准贴片式功率电感，采用铁氧体磁芯 + 屏蔽式绕线结构，兼顾小体积、低损耗、高屏蔽、高性价比四大核心优势，是中低功率密度场景的通用型主力电感，适配消费电子、工业控制、智能家居等主流中功率应用，可直接对标国际同尺寸通用功率电感型号。

1.1 核心产品定位

封装尺寸：8.3×8.3×4.5mm（8D43 贴片），薄型化设计，适配高密度 PCB 布局，卷带包装（单盘 500/1000pcs），兼容全自动 SMT 贴装。

电感量程：0.68μH~100μH，覆盖中低功率常用档位，常规精度 ±10%（K 档），支持 ±5% 高精度定制。

电流等级：额定连续电流0.8A~7.0A，饱和电流最高达7.68A，适配中功率连续运行与瞬态冲击场景。

工作温度：-40℃~+125℃，宽温稳定，满足工业级与消费电子严苛工况需求。

核心优势：磁屏蔽抗干扰、低 DCR 低损耗、薄型小巧易贴装、高机械强度耐振动、高性价比适配量产，特别适合空间受限、成本敏感的中功率电源场景。

1.2 典型应用场景

消费电子：笔记本电脑主板 VRM、平板 / 手机快充电源、可穿戴设备供电、LED 照明驱动、机顶盒 / 路由器电源模块。

工业与通信：工业控制板 DC-DC 转换器、5G 基站远端射频单元、安防摄像头电源、PLC 控制系统、仪器仪表供电。

智能家居：智能电视 / 空调电源、扫地机器人电机驱动、智能音箱供电、光伏微逆变器、储能小型变流器。

汽车电子：车载中控电源、LED 大灯驱动、ADAS 辅助系统供电、车载充电器（100W 内）。

二、结构与工艺核心优势

2.1 屏蔽式铁氧体磁芯结构

采用高磁导率铁氧体磁芯 + 全包覆屏蔽设计，区别于传统开放式绕线电感，实现三大性能突破：

全磁屏蔽低 EMI：漏磁辐射较开放式电感降低70%+，有效抑制电磁干扰，无需额外屏蔽罩，简化 EMC 设计，助力设备轻松通过认证。

高磁导率高效率：铁氧体磁芯高频损耗小（适配 100kHz~1MHz），磁路损耗低，电源转换效率提升12%+，降低整机能耗。

高机械稳定性：八角形结构设计，贴装接触面积大，抗振动、抗冲击、耐跌落，适应车载颠簸、工业振动环境，SMT 贴装良率高。

2.2 精密绕线与低 DCR 设计

采用高纯度漆包铜线多层平绕工艺，搭配优化绕线张力控制，兼顾大电流承载与低损耗特性：

超低 DCR：直流电阻低至14mΩ（2.2μH 规格），全系列 DCR 控制精准，较同尺寸普通电感降低20%~30%，导通损耗小，发热低。

大电流承载：铜线截面积优化，额定电流最高7.0A，饱和电流达7.68A，可承受中功率瞬态冲击，长期满负荷运行温升低。

高频适配性：绕线结构优化，高频寄生电容小，100kHz~500kHz工况下性能稳定，适配高频开关电源设计。

2.3 高可靠制造工艺

耐高温绝缘系统：内置 155℃级耐高温绝缘漆，绝缘强度高，耐高压、防击穿，长期高温运行不老化。

加强型焊盘设计：加大镀锡焊盘，铺铜友好，焊接强度高，耐 260℃回流焊，适合规模化量产。

全密封防护：磁芯与绕组密封封装，防潮、防尘、防腐蚀，适应潮湿、粉尘等恶劣环境。

精密一致性管控：绕线匝数、张力、磁芯装配全制程自动化控制，批量感值偏差小、电流一致性好，保障整机性能稳定。

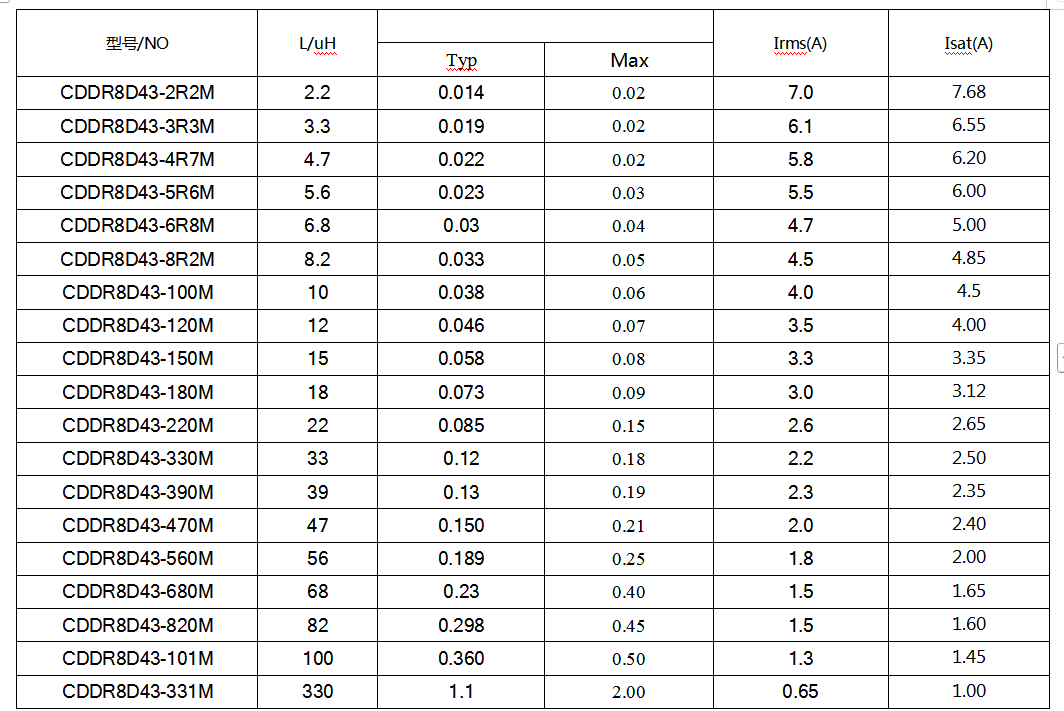

三、关键电气参数（典型型号）

（测试条件：25℃，100kHz；Irms：温升 40℃；Isat：L 下降 30%）

参数说明

1、Irms（额定连续电流）：环境 25℃、电感温升 40℃下的长期安全电流；实际满载温升通常低于 65℃，适合 24 小时连续运行。

2、Isat（饱和电流）：电感值下降 30% 时的电流，最高达7.68A，可抵御中功率瞬态电流冲击，避免磁饱和失效。

3、定制化支持：可提供 ±5% 高精度、特殊感值（0.68~100μH 扩展）、低 DCR 优化、加强焊盘  等定制服务，适配各类特殊中功率场景。

四、核心性能亮点

1、薄型小巧，适配高密度布局：8.3×8.3×4.5mm 超薄封装，空间占用小，适配轻薄化设备与高密度 PCB 设计，满足小型化产品需求。

2、低 DCR 低损耗，高效节能：DCR 低至 14mΩ，导通损耗小，发热减少 30%+，电源转换效率提升 12%+，降低整机能耗，适配节能型中功率设备。

3、全磁屏蔽，低 EMI 易过认证：全包覆屏蔽结构，漏磁低，EMI 干扰小，简化滤波设计，无需额外屏蔽罩即可满足 EMC 要求，降低 BOM 成本。

4、宽温稳定，多场景适配：-40℃~+125℃宽温工作，极端温度下感值稳定、衰减小；通过温度循环、湿热、振动冲击、焊接耐热等可靠性测试。

5、高机械可靠，耐振动抗跌落：八角形结构 + 密封封装，抗振动、抗冲击、防潮防尘，适应车载、工业等恶劣环境，长期运行稳定不易损坏。

6、高性价比，适配规模化量产：自动化大规模生产，成本可控，交期稳定，参数一致性好，适合消费电子、智能家居等中功率设备批量生产，提升产品竞争力。

五、可靠性与认证体系

质量体系：ISO9001质量管理体系认证，全制程质量管控，确保批量产品稳定可靠。

环保合规：RoHS、REACH无铅无卤，符合全球环保标准，适配欧盟、北美等国际市场。

可靠性测试：温度循环（-40℃~+125℃）、高温存储、湿热老化、焊接耐热（260℃峰值）、振动冲击、耐盐雾、负载老化等，均达工业级标准。

六、设计与选型指南

6.1 电感值选型

依据开关频率、输出纹波电流（建议≤负载电流 30%）计算；优先选用1.2~47μH主流档位，覆盖绝大多数中功率 DC-DC、滤波、储能场景。

6.2 电流余量设计

额定电流 Irms：建议预留1.2~1.5 倍安全余量；工业 / 车载场景建议1.5~1.8 倍，避免长期满载过热。

饱和电流 Isat：必须大于系统峰值电流，防止大电流下磁饱和、过热、效率下降，保障瞬态工况稳定。

6.3 PCB 布局建议

焊盘：采用官方推荐标准焊盘，铺铜厚度≥1.0mm，增强散热与载流能力，提升焊接可靠性。

布局间距：电感间距≥5mm，减少热耦合与磁干扰；远离高速信号线，利用全磁屏蔽降低 EMI。

散热优化：避免与大功率器件近距离布局，减少热量叠加；顶层铺铜覆盖电感周围区域，提升散热效率。

6.4 场景适配建议

笔记本 / 平板快充：优先低 DCR（1.2~4.7μH）、高 Irms型号，适配高频快充电源，提升效率。

工业控制 / 安防：选 常规精度、高 Isat（2.2~10μH）型号，兼顾稳定性与成本，适配长期连续运行。

智能家居 / LED 驱动：选 常规精度、中感值（4.7~22μH）型号，平衡性能与价格，适配低成本量产场景。

车载电子：优先宽温（-40℃~+125℃）、加强焊盘、抗振动型号，满足车载严苛工况需求。

七、总结

DR8D43 贴片功率电感是安瑞科电子针对中功率、高密度、成本敏感场景打造的通用型主力电感。依托屏蔽式铁氧体磁芯、精密绕线低 DCR 设计、高可靠制造工艺，实现薄型小巧、低损耗、全磁屏蔽、宽温稳定、高机械可靠、高性价比六大核心优势，全面对标国际同尺寸通用功率电感。

产品广泛适配消费电子、工业控制、智能家居、汽车电子等中功率核心领域，在供应链稳定、成本可控、交期保障、技术支持方面具备显著竞争力，为客户提供高性价比、高可靠、国产化替代的中功率电感解决方案，助力中低端电源领域国产化升级。

免责声明

本白皮书所载参数、性能数据及应用建议，基于深圳市安瑞科电子有限公司实验室标准条件测试所得。实际应用请结合具体电路、负载、环境温度进行验证测试。公司保留对产品规格、参数的最终解释权与更新权。

联系咨询

如需详细选型手册、样品测试、定制化方案或技术支持，欢迎通过安瑞科电子官方渠道联系咨询。
