工字电感PK0912 技术资料（白皮书）
版本号：V1.0
发布日期：2026年6月
出品单位：深圳市安瑞科电子有限公司
一、产品概述
PK0912是安瑞科电子专为中大电流、大功率、长时间连续运行电源场景定制开发的大规格立式工字电感，对标传统0912通用工字电感全面迭代升级。产品核心搭载安瑞科自研低损耗锰锌磁材配方，从磁材根源优化内阻与磁损耗，搭配大线径精密绕线、全系纯铜镀锡引脚、UL阻燃防护套管工艺，针对性解决传统大规格工字电感内阻高、大电流温升失控、峰值易饱和、绝缘防护薄弱、工业工况可靠性不足等核心痛点。凭借超低整机内阻、高饱和载流、全温域稳定、强环境适配性等专属特性，主打工业设备、大功率照明、储能配套、商用家电等高功率场景，是中大电流电源系统国产化高性能替代核心方案。
1.1 核心产品定位
所属系列：PK系列大电流立式工字功率电感

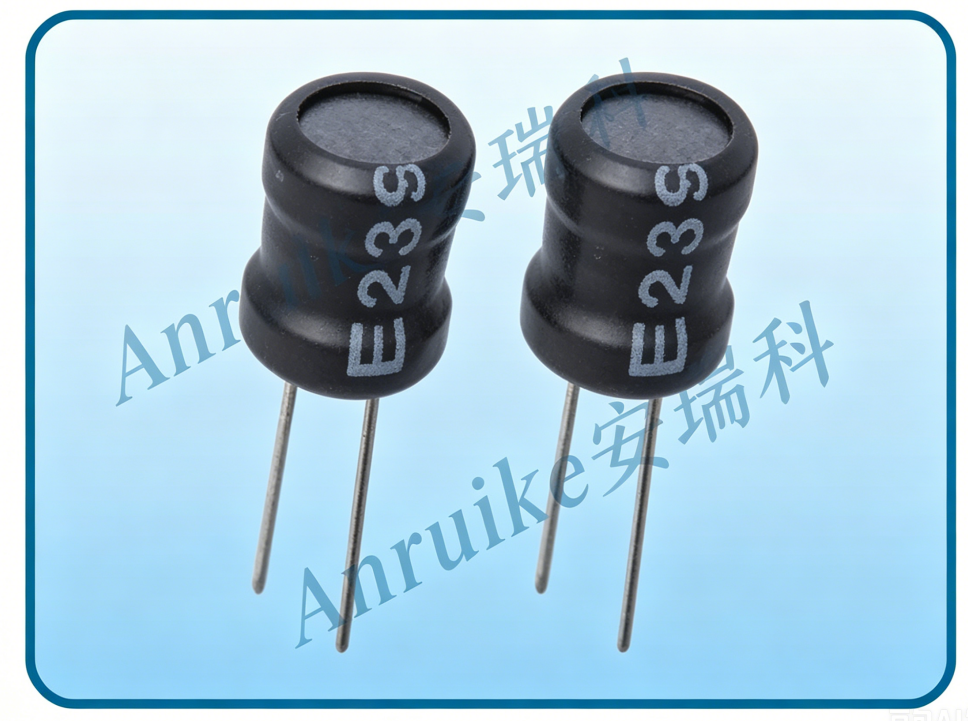

外形尺寸：Φ9.0mm×H12.0mm（标准0912大尺寸工字封装）
适用等级：高阶工业级，支持耐高温强化、高精度筛选、环氧全包防水加固定制
工作温度范围：-20℃~+105℃，耐受工业高低温骤变、密闭高温、户外湿热等严苛工况
核心优势：自研专属磁材配方，整机内阻大幅降低、磁损耗超低；大磁芯大截面积设计，饱和载流余量充沛；纯铜引脚杜绝大电流限流瓶颈；UL阻燃套管强化绝缘防火能力；大电流工况温升低、参数漂移小、批量一致性高、工业级耐久抗造
1.2 典型应用场景
大功率工业电源：工业开关电源、大功率工控适配器、设备储能辅助电源、不间断电源稳压滤波回路
户外大功率照明：市政路灯、户外投光灯、工程亮化灯具、大功率LED恒流驱动升压电路
商用大功率电控：中央空调外机、商用净水设备、工业风机、大功率厨电主控电源系统
自动化工控设备：PLC大功率供电模块、伺服驱动器、工业隔离电源、大功率继电器控制电路
户外安防与储能：太阳能储能模块、户外监控集中供电、后备储能电源滤波稳压系统
新能源配套设备：小型储能终端、车载辅助供电、充电桩低压辅助滤波、新能源小家电功率电路
二、结构与工艺核心优势
2.1 自研低内阻磁材配方（核心差异化优势）
市面常规0912工字电感均采用通用公版锰锌磁材，存在内阻偏高、大电流磁损大、易过热饱和等短板。本产品采用安瑞科自主配比、专项调校的低损耗锰锌磁材配方，针对0912大尺寸、大电流工作场景定制优化，磁芯核心性能远超通用磁材：
超低等效内阻，损耗大幅降低：通过微调磁芯金属元素配比、优化磁晶结构，有效降低磁芯涡流损耗与磁滞损耗，整机综合内阻较通用磁材版本显著下降，彻底解决大电流连续工作时磁芯发热严重、电源效率衰减的行业难题；
高饱和抗电流冲击：定制磁芯饱和磁通密度更高，相较于普通磁材，峰值电流耐受能力更强，面对设备瞬时浪涌、负载突变工况，不易发生磁饱和，保障电源输出电压稳定、纹波可控；
全温域参数高稳定：自研磁材温漂系数经过精准调校，在-20℃~+105℃宽温区间内，磁导率、内阻、感量参数波动极小，避免高温环境下内阻飙升、性能衰减问题，适配工业长时间满负荷运行；
大尺寸磁路散热优势：9×12mm超大磁芯截面积，搭配开放式通透磁路，散热面积远大于常规小规格工字电感，热量快速传导散发，无积热隐患，长期满载工况参数稳定性拉满。
2.2 纯铜高载流引脚工艺（工业大电流专属升级）
针对传统0912铁针引脚大电流限流、易发热氧化的缺陷，本产品全系标配高纯度加厚纯铜镀锡引脚，匹配自研低内阻磁材，构建“磁材低损+引脚低阻”的双重高效导电体系，专为中大电流工况设计：
适配大线径绕组设计：采用加厚耐高温漆包铜线，线径承载余量更大，结合纯铜引脚超低电阻率，彻底消除传统铁针引脚的附加串联内阻，杜绝引脚成为大电流工况的性能瓶颈；
大电流温升控制优异：纯铜引脚载流能力强、发热极低，长时间满负荷运行无焊点过热、阻值漂移问题，完美适配工业设备、大功率灯具7×24小时不间断工作模式；
机械与焊接可靠性升级：纯铜引脚韧性佳、抗弯折、抗震动，适配工业设备颠簸、振动工况；引脚镀锡层均匀饱满，波峰焊浸润性优异，批量焊接无虚焊、假焊，工业量产良率更高；
长效抗氧化耐腐蚀：相较于易生锈的铁针引脚，纯铜镀锡引脚耐盐雾、耐湿热，在工业潮湿、粉尘、户外露天等复杂环境下，长期使用无氧化锈蚀、接触电阻无抬升。
2.3 UL阻燃套管防护工艺（工业级安全防护）
摒弃市面常规0912采用的普通PVC套管，全系升级UL认证阻燃绝缘套管，针对大功率设备高温、易燃、潮湿工况强化防护能力，适配工业安全标准：
耐温阻燃性能升级：UL套管耐高温、不熔融、离火自熄，彻底解决PVC套管高温脆化、收缩开裂、易燃的问题，规避大功率设备高温环境下绝缘失效、短路起火风险；
绝缘耐压等级更高：相较PVC材质，UL套管绝缘性能大幅提升，可有效隔离绕组与外部金属、粉尘、湿气，杜绝漏电、短路故障，适配工业高压差、复杂电磁环境；
结构加固抗震动：套管紧密贴合绕组磁芯，配合内部精密绕线张力管控，有效锁固绕组结构，抗机械冲击、抗高频震动，避免工业设备长期运行出现松线、断线故障；
散热与防护兼顾：套管局部镂空通透设计，不遮挡核心散热区域，保留大磁芯散热优势，兼顾结构防护与低温升特性。
2.4 工业级精密制造工艺
恒张力大线径绕线：采用工业级数控绕线设备，针对大电流工况优化绕线张力，绕组排布紧密均匀、空隙一致，整机DCR、感量参数批量离散度极低，满足工业设备批量一致性要求；
磁芯强化绝缘处理：自研磁芯表面做专属绝缘防护涂层，防潮、防锈、耐高压，长期工作磁性能无衰减，适配复杂工业环境；
耐高温量产适配：整体结构可耐受工业标准波峰焊高温，短时浸锡不脱漆、不断线，引脚焊点热稳定性优异，适配自动化大批量工业生产。
三、关键电气参数（典型型号）
型号/NO | 电感L(μH) Typ | DCR（Ω） Max | Irms(A) | Isat(A) |
PK0912-1R5M | 1.5 | 0.055 | 3.80 | 4.90 |
PK0912-2R7M | 2.7 | 0.068 | 3.40 | 4.30 |
PK0912-4R7M | 4.7 | 0.095 | 2.90 | 3.70 |
PK0912-100M | 10 | 0.145 | 2.20 | 2.90 |
PK0912-220M | 22 | 0.220 | 1.70 | 2.20 |
PK0912-330M | 33 | 0.290 | 1.45 | 1.85 |
PK0912-470M | 47 | 0.380 | 1.25 | 1.60 |
PK0912-680M | 68 | 0.490 | 1.05 | 1.35 |
PK0912-101M | 100 | 0.650 | 0.90 | 1.15 |
PK0912-151M | 150 | 0.880 | 0.75 | 0.95 |
PK0912-221M | 220 | 1.250 | 0.62 | 0.80 |
PK0912-331M | 330 | 1.680 | 0.50 | 0.65 |
PK0912-471M | 470 | 2.250 | 0.42 | 0.55 |
PK0912-681M | 680 | 2.980 | 0.35 | 0.45 |
PK0912-102M | 1000 | 3.850 | 0.28 | 0.36 |
参数说明：
1. Irms：环境温度25℃、电感温升40℃标准工况下的额定连续工作电流，适配长时间满载运行；
2. Isat：电感量衰减30%对应的饱和电流，数值余量充足，可耐受工业设备瞬时大电流冲击；
3. 常规精度±10%，可定制±5%高精度、加长引脚、厚镀锡、环氧全包防水加固等工业级非标规格；
4. 全系搭载自研低内阻磁材+纯铜引脚+UL阻燃套管三大核心配置，相较市面通用0912产品，内阻更低、载流更强、温升更优、防护等级更高。
四、核心性能亮点
PK0912依托自研磁材核心技术，叠加纯铜引脚、UL套管双重工艺升级，聚焦中大电流、工业严苛工况优化，核心性能区别于常规小功率工字电感，专项解决大功率电源的损耗、温升、饱和、可靠性四大难题： 1. 自研磁材超低内阻，大功率损耗大幅降低
区别于通用公版磁材，本产品定制锰锌配方从根源降低磁芯涡流损耗与磁滞损耗，整机等效内阻大幅优化。在中大电流连续工作状态下，有效降低I²R导通损耗与磁芯热损耗，相比普通0912电感整机温升降低10%-15%，显著提升工业电源、大功率设备的转换效率，杜绝长期满载功率衰减问题。
2. 大磁芯高饱和，抗电流冲击能力突出
9×12mm大尺寸磁芯搭配高磁通自研配方，饱和电流余量充沛，负载突变、瞬时浪涌等极端工况下不易磁饱和，可稳定维持电感储能与滤波性能，避免大功率设备出现输出掉压、纹波超标、频闪死机等故障，适配工业动态负载场景。
3. 纯铜引脚无载流瓶颈，适配长期满负荷工况
彻底摒弃传统铁针引脚的载流短板，高纯度纯铜引脚无附加内阻、载流上限高，完全释放绕组与磁芯的大功率性能，不会出现“磁芯性能充足、引脚限流发热”的情况。针对工业设备、户外灯具7×24小时不间断运行场景，焊点低温稳定、无氧化老化，长效工作可靠性极强。
4. 工业级UL阻燃防护，环境适配性拉满
淘汰普通PVC套管的低端防护方案，UL认证套管具备耐高温、阻燃、高绝缘、抗老化特性，可耐受工业高温密闭、潮湿粉尘、户外温差交变等恶劣环境，杜绝套管开裂、绝缘失效、起火隐患，满足工业设备安全规范，大幅降低终端设备售后故障率。
5. 全温域参数稳定，批量一致性优异
自研磁材温漂系数极低，全温区参数波动极小，解决了普通电感高温内阻飙升、低温性能异常的问题。搭配数控精密绕线工艺，同批次产品内阻、感量、载流、温升参数高度统一，完美适配工业大批量量产对参数一致性的严苛要求。
6. 大尺寸通透散热，杜绝积热性能漂移
大截面积开放式磁路结构，散热面积远超常规小规格工字电感，热量传导效率高，长时间高负载运行无积热堆积，有效避免高温导致的磁性能衰减、感量漂移、效率下降，长效保障大功率电源系统稳定运行。
7. 标准封装无缝替换，工业降本增效
产品完全沿用行业标准0912封装尺寸与引脚间距，无需修改PCB板、无需调整自动化插件设备与治具，可直接替换市面通用普通0912电感，以更低损耗、更高可靠性实现工业产品低成本升级换代。
五、可靠性与认证体系
质量体系认证：严格遵循ISO9001质量管理体系生产，全流程工艺标准化、品质可追溯，满足工业量产质控要求；
环保合规认证：全系列通过RoHS、REACH无铅无卤环保认证，符合国内及海外出口标准；
专项工况测试：完成自研磁材高低温循环测试、大电流长期温升测试、纯铜引脚盐雾老化测试、UL套管高温阻燃老化测试，全方位验证工业工况适配能力；
常规可靠性验证：通过高温存储、湿热老化、机械震动冲击、引脚弯折疲劳、焊接耐热、绕组耐压等全套工业级测试，耐受复杂严苛工况；
工业定制升级：支持环氧全包防水、加厚阻燃套管、耐高温漆包线、非标引脚尺寸、高精度筛选等定制服务。
六、设计与选型指南
1. 电感值选型适配
适配10kHz~250kHz大功率开关频率的工业电源、恒流驱动、DC-DC升降压电路，根据设备负载功率、输出纹波精度、储能需求匹配档位。PK0912覆盖1.5μH~1000μH全档位，可全面满足中大功率工业、商用设备的电源设计需求。
2. 工业电流余量设计
针对工业设备动态负载、长期满载特性，额定连续电流Irms建议预留1.3~1.5倍安全余量；设备瞬时峰值电流必须低于电感Isat饱和电流，杜绝峰值冲击导致的磁饱和失效。大功率、不间断运行场景，优先选用本款自研低内阻升级版本，规避传统电感发热饱和风险。
3. PCB工业布局规范
采用标准工业插件孔位，建议加大焊盘铺铜面积，强化纯铜引脚散热与焊接牢固度；多电感并联布局需预留充足间距，规避磁耦合干扰与热堆积；电感远离功率芯片、电解电容等热敏器件，优化整机温控表现。
4. 场景精准选型建议
常规大功率商用设备、普通工业电源：选用标准版自研磁材+纯铜引脚+UL套管配置，平衡性能与量产成本；
户外、潮湿、粉尘、7×24h不间断工业设备：优选环氧全包加固版本，强化防水、抗震、抗老化能力，适配极端工况；
精密工控、低纹波高端设备：定制±5%高精度档位，保障电路环路参数高度一致，提升设备运行精度与稳定性。
七、总结
安瑞科PK0912大功率工字电感，是针对工业中大电流严苛工况专项开发的迭代升级产品，核心依托自研低内阻锰锌磁材配方，从磁芯根源解决传统0912电感内阻高、损耗大、易饱和、温升高的核心痛点，叠加纯铜引脚低阻载流、UL套管阻燃防护两大工艺升级，构建出适配工业大功率场景的高性能电感方案。 相较于市面通用普通0912工字电感，本品具备更低整机内阻、更小大功率损耗、更高饱和载流、更强环境防护、更优批量一致性与更长使用寿命，完美适配工业自动化、大功率照明、商用家电、新能源配套等高可靠场景。产品可无缝替代国内外同规格产品，零改板、零产线调整，以高性价比、高稳定性、高交付能力，助力工业电源领域国产化提质降本。
