工字电感PK0608 技术资料（白皮书）
版本号：V1.0
发布日期：2026年6月
出品单位：深圳市安瑞科电子有限公司
一、产品概述

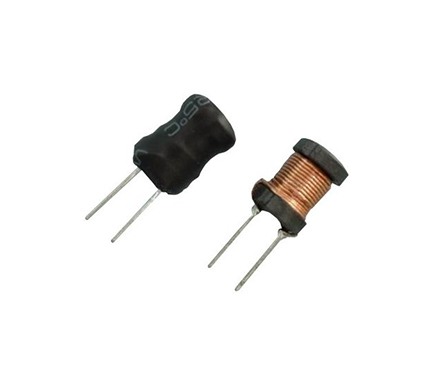

PK0608工字电感是深圳市安瑞科电子针对中小功率开关电源、DC-DC升降压电路、信号滤波系统全新开发的高性能立式工字绕线电感。产品采用高磁导率锰锌铁氧体磁芯搭配精密全自动密绕工艺，全系标配纯铜镀锡引脚、UL阻燃绝缘套管，全面替代传统铁针+PVC套管普通工字电感，从材质与结构层面解决了传统产品损耗高、易发热、易虚焊、易断针、套管老化、阻燃差、参数一致性差等行业通病。凭借低直流损耗、高导电稳定性、优异焊接性能、强绝缘阻燃及高量产兼容性，广泛适配消费电子、照明、家电、工控、智能硬件等通用电源场景，是现阶段高可靠、高性价比的国产化替代优选方案。
1.1 核心产品定位
所属系列：PK系列立式工字绕线电感
外形尺寸：Φ6.0mm×H8.0mm（行业标准0608工字封装）
适用等级：通用工业级，支持耐高温、高精度、加固版定制
工作温度范围：-20℃~+105℃，可长期适应民用、工控、半户外复杂温变环境
核心优势：低损耗锰锌磁芯、精密密绕结构不易脱线；纯铜引脚低阻高导、抗弯折、防氧化、焊接良率高；UL阻燃套管耐温阻燃、绝缘性强、不易老化开裂；整批次参数一致性优异、自动化量产适配性强、综合性价比突出
1.2 典型应用场景
电源适配器：手机快充、笔记本适配器、桌面大功率电源次级滤波与储能电路
LED照明驱动：大功率路灯、面板灯、灯带恒流驱动、升压稳压电源系统
家用智能电控：空调、电饭煲、净水器、风机等小家电主控电源滤波
网络智能硬件：路由器、光猫、机顶盒、智能网关低频DC-DC供电与滤波
工业小功率模块：PLC辅助电源、传感器供电、隔离电源、继电器驱动电路
便携医疗设备：小型监护设备、便携式医疗仪器辅助电源与信号滤波
二、结构与工艺核心优势
2.1 高性能工字磁芯结构
采用高纯度锰锌铁氧体工字磁芯，中心绕线凹槽精准限位，上下磁帽规范磁路走向，结构稳定、磁损耗低：
开放式磁路设计，无全包屏蔽遮挡，散热通道通畅，长时间满载运行温升更低，有效避免积热老化与参数漂移；
磁芯定位槽约束漆包线均匀排布，层间间隙一致，绕线松紧均匀，大幅缩小批次电感量离散误差，参数稳定性大幅提升；
标准立式直插结构，引脚间距通用化，完美适配自动插件机、波峰焊量产，无需改板、无需调整治具，兼容市面通用0608封装。
2.2 纯铜引脚升级工艺（替代传统PC铁针）
本系列产品摒弃行业传统PC铁针引脚方案，全系升级高纯度纯铜镀锡引脚，从材质根源提升导电性能、机械强度与长期可靠性：
采用高耐温聚氨酯漆包铜线，漆膜附着力强、耐刮耐磨、耐压等级高，多层密绕结构紧实均匀，杜绝层间短路、脱线等不良；
纯铜低阻高导特性：纯铜电阻率远低于铁材，彻底消除铁针引脚额外串联损耗，有效降低整机DCR，大幅减少I²R发热损耗；无引脚限流瓶颈，绕组标称电流性能可完全释放，大电流工况不发热、不限流；
机械与焊接性能升级：纯铜引脚延展性优异，相较脆性铁针可耐受多次折弯、震动，量产不易断针、歪针；引脚整体镀锡均匀，焊锡浸润性极佳，波峰焊焊接饱满、无虚焊、无空洞，批量直通率显著提升；
长期可靠性升级：纯铜引脚抗氧化、抗腐蚀、耐盐雾能力更强，彻底解决铁针易生锈、受潮阻值漂移、长期焊点老化失效等隐患。
2.3 UL阻燃套管防护工艺（替代传统PVC套管）
针对传统PVC套管耐温低、易脆化、阻燃差、高温开裂老化等缺陷，本产品全系升级UL认证阻燃套管包封，整体防护等级全面提升：
UL套管耐温等级更高、绝缘耐压性能更强，可有效隔离绕组与外部环境，防短路、防漏电，整机电气安全性大幅提升；
具备优异阻燃特性，相较普通PVC不易燃烧、不易熔融收缩，高温密闭工况下不老化、不开裂，杜绝套管失效引发的绝缘隐患；
套管贴合式包裹结构稳固，配合内部滴胶加固，有效锁固绕组，抗震动、抗冲击能力更强，杜绝运输与整机振动导致的断线、松线问题；
不遮挡磁芯主散热面，保留开放式磁路散热优势，兼顾结构加固与散热效率，长期满载运行更稳定。
2.4 高精度量产制造工艺
采用数控恒张力绕线设备，每匝绕组张力统一，松紧度一致，保障电感量、DCR参数高度一致，批次离散度极低；
磁芯表面采用专用绝缘防护涂层，防潮防锈、耐温耐湿，长期工作磁性能无明显衰减；
整体工艺适配标准波峰焊温度，短时高温浸锡不脱漆、不断线，结合纯铜引脚+UL套管双重防护，量产良率与终端使用寿命同步提升。
三、关键电气参数（典型型号）
型号/NO | 电感L(μH)Typ | DCR（Ω）Max | Irms(A) | Isat(A) |
PK0608-1R0M | 1.0 | 0.060 | 2.80 | 3.60 |
PK0608-2R2M | 2.2 | 0.085 | 2.30 | 3.00 |
PK0608-4R7M | 4.7 | 0.120 | 1.85 | 2.40 |
PK0608-100M | 10 | 0.175 | 1.40 | 1.80 |
PK0608-220M | 22 | 0.260 | 1.05 | 1.35 |
PK0608-330M | 33 | 0.340 | 0.88 | 1.10 |
PK0608-470M | 47 | 0.450 | 0.72 | 0.92 |
PK0608-680M | 68 | 0.580 | 0.60 | 0.78 |
PK0608-101M | 100 | 0.750 | 0.48 | 0.62 |
PK0608-151M | 150 | 1.020 | 0.40 | 0.51 |
PK0608-221M | 220 | 1.380 | 0.33 | 0.42 |
PK0608-331M | 330 | 1.850 | 0.27 | 0.34 |
PK0608-471M | 470 | 2.450 | 0.22 | 0.28 |
PK0608-681M | 680 | 3.200 | 0.18 | 0.23 |
PK0608-102M | 1000 | 4.250 | 0.14 | 0.18 |
参数说明：
1. Irms：环境温度25℃、电感温升40℃条件下的额定连续有效工作电流；
2. Isat：电感量衰减30%时对应的饱和电流，用于保障峰值负载下磁芯不饱和、电源稳定；
3. 常规精度±10%，可定制±5%高精度、加长引脚、特殊阻值、环氧全包加固等非标规格；
4. 全系标配纯铜镀锡引脚与UL阻燃套管，相较传统铁针+PVC套管方案，整体回路损耗更低、温升更小、绝缘阻燃更强、长期稳定性更佳。
四、核心性能亮点
PK0608通过纯铜引脚材质升级+UL阻燃套管防护升级+精密绕线工艺三重优化，全面解决传统工字电感损耗高、可靠性弱、量产不良率高、环境适应性差等痛点，核心性能优势如下：
1. 超低导通损耗，整机效率更高
传统PC铁针引脚存在较高固有电阻率，会产生额外串联损耗，导致电感整体DCR偏高、满载发热严重。本产品采用纯铜引脚，大幅降低引脚附加电阻，有效降低I²R导通损耗，大电流工况温升显著更低，可有效提升适配器、LED驱动、工控小电源整机转换效率，避免长期满载出现功率衰减、机身发烫等问题。
2. 无电流瓶颈，额定性能完全释放
普通铁针引脚导电能力有限，大电流场景下引脚先发热限流，导致电感标称电流参数无法完全发挥。纯铜引脚导电余量充足、载流能力强，不存在引脚限流瓶颈，绕组设计的Irms、Isat性能可100%落地，瞬时峰值负载与长期连续通电工况均表现稳定。
3. 参数一致性优异，量产整机统一性强
传统铁针材质批次差异大，极易造成单支电感DCR离散度高，导致同批次整机纹波、输出电压、温升表现参差不齐。本产品采用高均匀性纯铜材质搭配数控恒张力绕线工艺，电感量、DCR、温升、损耗参数高度统一，大幅提升终端产品批量一致性与良品率。
4. 焊接性能优异，量产不良率极低
铁针引脚易氧化、上锡浸润性差，波峰焊量产极易产生虚焊、假焊、空洞、脱锡等不良。纯铜镀锡引脚焊锡流动性、浸润性优异，焊点饱满牢固；同时纯铜材质韧性高，可耐受多次折弯与机械震动，生产过程不易断针、歪针，有效降低量产返工成本与售后故障率。
5. 耐腐抗老化，设备使用寿命更长
传统铁针引脚在潮湿、粉尘、密闭机箱、户外环境下易生锈氧化，接触电阻逐年变大，最终引发焊点过热、开裂、电源故障。纯铜镀锡引脚具备优良的耐盐雾、抗氧化、抗潮湿能力，长期运行参数不漂移、焊点不老化，适配7×24小时不间断工作设备，大幅延长整机使用寿命。
6. UL阻燃套管升级，绝缘安全与耐温性全面提升
产品全面舍弃传统PVC套管，升级UL认证阻燃套管，解决了PVC耐温低、易脆化、不阻燃、高温收缩开裂的短板。UL套管绝缘耐压性能优异、阻燃等级高，可有效规避高温环境下绝缘失效、短路起火风险；结构贴合牢固，抗震动、防松线，在高温密闭、潮湿、户外等严苛工况下可长期保持稳定防护状态，大幅提升整机电气安全性与环境适应性。
7. 开放式磁路散热优秀，杜绝积热漂移
采用开放式磁路结构，无全包磁体遮挡散热面，绕组与磁芯热量可快速向外传导，长时间连续工作不易积热升温，有效避免高温导致的电感磁性能衰减、感量漂移、纹波变大等问题，适配各类恒流驱动、不间断电源系统。
8. 完全兼容替代，零改板降本增效
产品外形尺寸、引脚间距、封装规格与传统普通0608工字电感完全一致，原有PCB焊盘、自动插件设备、治具无需任何改动，可直接无缝替换传统铁针+PVC套管产品，以更低损耗、更高可靠性实现零成本升级换代。
五、可靠性与认证体系
质量管理体系：依托ISO9001标准化质量管控体系，全流程工艺标准化、品质可追溯；
环保合规认证：全系列通过RoHS、REACH环保认证，无铅无卤，符合全球出口标准；
专项可靠性测试：完成纯铜引脚弯折疲劳测试、大电流温升测试、盐雾抗氧化测试、UL套管高温老化测试，抗疲劳、耐高温、耐腐蚀性能全面优于传统普通工字电感；
常规可靠性验证：通过高温存储、温度循环、湿热老化、可焊性测试、绕组耐压、机械震动冲击等全套可靠性测试，满足民用及通用工业设备使用标准；
定制升级选项：支持环氧全包加固、加厚UL套管、耐高温漆包线、加长引脚、厚镀锡、高精度档位等非标定制。
六、设计与选型指南
1. 电感值选型原则
针对10kHz~200kHz常规开关频率的DC-DC升降压、恒流驱动、输入输出滤波电路，根据系统纹波要求、负载电流大小匹配对应电感档位。PK0608系列完整覆盖1μH~1000μH常用区间，可全面满足中小功率电源设计需求。
2. 电流余量设计规范
额定连续电流Irms建议预留1.2倍及以上安全余量；系统峰值电流必须小于电感Isat饱和电流，避免峰值负载磁芯饱和导致效率下降、纹波异常。针对长期通电、密闭高温、大电流工况，建议优先选用本款纯铜引脚+UL套管升级版本，彻底规避传统产品发热限流、老化失效风险。
3. PCB布局优化建议
采用标准插件孔位设计，适度加大焊盘铺铜，进一步提升纯铜引脚散热能力与焊接可靠性；多颗电感并列布局时预留合理间距，降低相互磁干扰；电感尽量远离电解电容、光耦、芯片等热敏器件，减少整机温升影响。
4. 场景适配选型建议
大批量适配器、常规LED照明量产：选用标准纯铜引脚版本，兼顾低损耗、高良率与极致BOM成本；
户外灯具、潮湿工控、车载小电控、7×24h不间断设备：优先选用纯铜引脚+UL阻燃套管+环氧加固三重升级方案，全面提升抗震、防潮、耐高温、阻燃、抗老化能力；
精密控制板、低纹波信号采集与滤波电路：可定制±5%高精度版本，保障电路环路参数高度一致，提升整机稳定性。
七、总结
安瑞科PK0608高性能工字电感，在成熟锰锌磁芯与精密绕线工艺基础上，完成纯铜引脚替代PC铁针、UL阻燃套管替代传统PVC套管两大核心升级，系统性解决了传统工字电感损耗大、易发热、易虚焊、易断针、易氧化、套管老化开裂、绝缘阻燃差、参数一致性弱等行业痛点。 产品具备低导通损耗、高载流利用率、优异焊接量产性、强绝缘阻燃、高环境适应性、长使用寿命、零改板兼容替换等多重优势，综合性能与可靠性全面超越传统普通工字电感。可广泛替代国内外同规格产品，无需改版、无需调机，交付稳定、技术支持完善，是家电、照明、智能硬件、工业小电源领域实现提质、降本、增效的优质国产化解决方案。
免责声明
本白皮书所载技术参数、结构说明、性能对比与应用建议，均基于安瑞科电子标准实验室测试数据，具备客观参考价值。纯铜引脚、UL套管与传统材质的性能差异为内部实测对比结果，终端实际使用效果请结合具体电路结构、工作环境与整机工况验证。深圳市安瑞科电子有限公司保留对产品参数、规格及工艺的最终解释权与更新权限。
